जबकि स्टेनलेस स्टील मिश्र धातु का चयन फिल्टर की रासायनिक लचीलापन निर्धारित करता है, यह बुनाई पैटर्न है जो इसकी कार्यात्मक भौतिकी को निर्धारित करता है। जिस तरह से तारों को आपस में जोड़ा जाता है, क्रिम्प के कोण, पैकिंग का घनत्व, और एपर्चर की परिणामी ज्यामिति, पृथक्करण प्रक्रिया के मौलिक "तर्क" का निर्माण करती है। औद्योगिक इंजीनियरिंग में, बुनाई पैटर्न एक सौंदर्यवादी विकल्प नहीं है; यह प्रवाह प्रतिरोध, यांत्रिक स्थिरता और कण कैप्चर दक्षता की गणना है। बुनाई के चयन में गलत अनुमान से समय से पहले अंधापन, मीडिया का स्थानांतरण, या दबाव में संरचनात्मक विफलता हो सकती है।
हम प्रत्येक डिज़ाइन में निहित यांत्रिक तनाव, उनके संबंधित छिद्र संरचनाओं की द्रव गतिशीलता और तार व्यास और एपर्चर स्थिरता के बीच गणितीय संबंधों की जांच करेंगे। इन पैटर्न के पीछे की भौतिकी को समझकर, इंजीनियर "नाममात्र" विशिष्टताओं से आगे बढ़कर निस्पंदन सिस्टम डिजाइन कर सकते हैं जो हजारों परिचालन घंटों में अनुमानित प्रदर्शन प्रदान करते हैं।
वर्गाकार जाल ज्यामिति: सादा बनाम टवील यांत्रिकी
सादा बुनाई: समरूपता और इंटरफेशियल घर्षण
तार की अधिकतम संख्या {{0} से {{1} तार संपर्क बिंदुओं के कारण सादा बुनाई सभी बुनाई पैटर्न में सबसे स्थिर है। इस 1:1 इंटरलेसिंग शैली में, प्रत्येक ताना तार प्रत्येक शट तार के ऊपर और नीचे से गुजरता है। इससे उच्च स्तर का "इंटरफेशियल घर्षण" पैदा होता है जो तारों को एक निश्चित स्थिति में लॉक कर देता है। भौतिकी के नजरिए से, सादा बुनाई सबसे अनुमानित "खुले क्षेत्र" की गणना प्रदान करती है क्योंकि एपर्चर पूरी तरह से चौकोर और एक समान होते हैं। यह समरूपता सुनिश्चित करती है कि जाल की पूरी सतह पर द्रव का वेग स्थिर रहता है, जो कि छानने के अनुप्रयोगों के लिए महत्वपूर्ण है जहां छेद के आकार में एक छोटा सा विचलन भी उत्पाद की गुणवत्ता से समझौता कर सकता है।
हालाँकि, सादे बुनाई की स्थिरता यांत्रिक लागत पर आती है। प्रत्येक चौराहे पर प्रत्येक तार को तीव्र मोड़ (समेटना) से गुजरना होगा। जैसे-जैसे तार का व्यास एपर्चर आकार के सापेक्ष बढ़ता है, धातु में आंतरिक तनाव काफी बढ़ जाता है। यदि "बुनाई सीमा" पार हो जाती है, तो विनिर्माण प्रक्रिया के दौरान तारों में सूक्ष्म दरारें विकसित हो सकती हैं, जिससे "अच्छा" फ़िल्टर बन सकता है जो तनाव क्षरण के कारण समय से पहले विफल हो जाता है। इस कारण से, सादे बुनाई आमतौर पर निचले जाल की गिनती तक ही सीमित होती है, जहां तार इतना लचीला होता है कि ओवर-अंडर पैटर्न के लिए आवश्यक बार-बार 90 {6 }}डिग्री के बदलाव को समायोजित कर सके।
टवील बुनाई: तनाव वितरण और पैकिंग घनत्व
सादे बुनाई की भौतिक सीमाओं को दूर करने के लिए टवील बुनाई का विकास किया गया था। प्रत्येक शट तार को दो ताना तारों के ऊपर और नीचे से गुजारने से, "समेटना" कोण काफी कम हो जाता है। भौतिकी के संदर्भ में, इसका मतलब है कि बुनाई की प्रक्रिया के दौरान व्यक्तिगत तारों को कम यांत्रिक विरूपण से गुजरना पड़ता है, जिससे अधिक महीन जाल में मोटे, मजबूत तारों के उपयोग की अनुमति मिलती है। टवील बुनाई का कंपित, विकर्ण पैटर्न धातु के कपड़े पर यांत्रिक भार को अधिक समान रूप से वितरित करता है, जिससे यह स्पंदित हाइड्रोलिक भार या उच्च आवृत्ति कंपन के कारण होने वाली "थकान" के प्रति अत्यधिक प्रतिरोधी हो जाता है।
टवील बुनाई का विकर्ण संरेखण भी एक अद्वितीय छिद्र संरचना बनाता है। जबकि एक सादे बुनाई में छिद्र के माध्यम से एक सीधा, सीधा - होता है, टवील बुनाई तरल पदार्थ के लिए थोड़ा अधिक कोणीय पथ प्रस्तुत करती है। यह "टेढ़ा पथ" कुछ निस्पंदन परिदृश्यों में एक फायदा हो सकता है, क्योंकि इससे कण के छेद के केंद्र से गुजरने के बजाय तार से टकराने की संभावना बढ़ जाती है। यह खंड पता लगाता है कि क्यों टवील बुनाई 100 और 635 जाल के बीच उच्च स्थायित्व अनुप्रयोगों के लिए मानक है, जहां आक्रामक औद्योगिक वातावरण में दीर्घकालिक अस्तित्व के लिए उच्च तार घनत्व और कम आंतरिक तनाव के संयोजन की आवश्यकता होती है।
वर्गाकार जाल यांत्रिक तुलना
| विशेषता | सादा बुनाई (मानक) | टवील बुनाई (भारी शुल्क) | इंजीनियरिंग प्रभाव |
| जिल्द अनुपात | 1:1 (1 से अधिक, 1 से कम) | 2:2 (2 से अधिक, 2 से कम) | टवील मोटे तार के उपयोग की अनुमति देता है |
| समेटना कोण | उच्च/तीव्र | निम्न/क्रमिक | टवील आंतरिक धातु तनाव को कम करता है |
| तार की स्थिरता | उच्चतम (अधिकतम घर्षण) | मध्यम (तनाव की आवश्यकता) | सादा तार स्थानांतरण का बेहतर प्रतिरोध करता है |
| एपर्चर आकार | सटीक चौकोर | थोड़ा पतला वर्ग | प्रयोगशाला ग्रेड छनाई के लिए सादा बेहतर है |
| FLEXIBILITY | कठोर | लचीला | टवील को आकार देना आसान है |
डच वीव डायनेमिक्स: सतह-गहराई हाइब्रिड
सादा डच बुनाई: "शून्य" खुले क्षेत्र का भौतिकी
डच बुनाई एक गैर-सममित ज्यामिति पेश करती है जहां ताना और शट तारों के अलग-अलग व्यास और गिनती होती है। एक सादे डच बुनाई में, शट तारों को एक साथ इतनी बारीकी से संचालित किया जाता है कि वे स्पर्श करते हैं, ऊपर से देखने पर प्रभावी रूप से "शून्य" दृश्यमान खुला क्षेत्र बनाते हैं। इस बुनाई की भौतिकी आकर्षक है क्योंकि द्रव एक सीधी रेखा में नहीं चलता है; इसे त्रिकोणीय, पच्चर के आकार के खुले स्थानों की एक श्रृंखला में नेविगेट करना होगा। यह डच बुनाई को एक "सतह{5}}गहराई" हाइब्रिड बनाता है, जहां बड़े कण सतह पर फंस जाते हैं जबकि महीन कण जाल के पच्चर के आकार की "सुरंगों" के भीतर फंस जाते हैं।
डच बुनाई का प्राथमिक यांत्रिक लाभ इसकी अविश्वसनीय तन्य शक्ति है। क्योंकि शट तार अपनी भौतिक सीमा तक पैक होते हैं, वे हाइड्रोलिक दबाव के खिलाफ एक दूसरे का समर्थन करते हैं। यह डच बुनाई को उच्च दबाव प्रणालियों के लिए "अच्छा" बनाता है जहां एक मानक वर्ग जाल बस "उड़ जाएगा" या फट जाएगा। हम इन त्रिकोणीय छिद्रों के "प्रवाह गुणांक" का विश्लेषण करते हैं, जो अपने घने स्वरूप के बावजूद, फिल्टर मीडिया के प्रति वर्ग इंच उपलब्ध सूक्ष्म चैनलों की भारी संख्या के कारण आश्चर्यजनक रूप से उच्च प्रवाह दर बनाए रख सकते हैं।

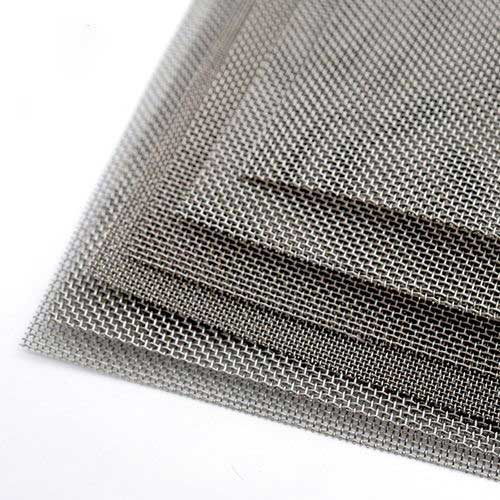

टवील डच बुनाई: उप-दृश्यमान परिशुद्धता प्राप्त करना
टवील डच बुनाई करघे के सबसे परिष्कृत उत्पाद हैं, जो डच बुनाई की घनी पैकिंग के साथ कंपित टवील पैटर्न का संयोजन करते हैं। यह कई परतों में पैक किए गए अविश्वसनीय रूप से महीन शट तारों के उपयोग की अनुमति देता है, जो कभी-कभी मानव बाल से भी पतले होते हैं। परिणाम एक फिल्टर मीडिया है जो 1 या 2 माइक्रोन तक पूर्ण कण कटऑफ में सक्षम है। इस उप-दृश्यमान क्षेत्र में, "ब्राउनियन गति" और "अवरोधन" की भौतिकी सरल यांत्रिक छंटाई से अधिक प्रासंगिक हो जाती है। कण केवल जाल पर "हिट" नहीं करते; वे घुमावदार छिद्र संरचना के भीतर सूक्ष्म द्रव भंवरों द्वारा तारों की ओर खींचे जाते हैं।
यह बुनाई पैटर्न एयरोस्पेस और चिकित्सा उपकरण निर्माण जैसे उच्च जोखिम वाले उद्योगों के लिए आवश्यक है। हालाँकि, टवील डच छिद्र की जटिलता इसे साफ करना बेहद कठिन बना देती है। सादे बुनाई के चौकोर छेद के विपरीत, जिसे बैकवॉश से आसानी से साफ किया जा सकता है, टवील डच बुनाई के घुमावदार रास्ते कुछ प्रकार के दूषित पदार्थों को स्थायी रूप से फंसा सकते हैं। यह खंड टवील डच की "पूर्ण" निस्पंदन सटीकता और एक सतत प्रक्रिया लाइन में इतनी घनी और जटिल धातु संरचना को बनाए रखने की "परिचालन लागत" के बीच व्यापार पर चर्चा करता है।
इंजीनियरिंग चयन: प्रवाह के अनुसार बुनाई का मिलान
दबाव ड्रॉप पर बुनाई पैटर्न का प्रभाव ($\\डेल्टा पी$)
एक फिल्टर में "दबाव ड्रॉप" ($\\डेल्टा पी$) सिस्टम दक्षता पर इसके प्रभाव का सबसे प्रत्यक्ष उपाय है। द्रव गतिकी के दृष्टिकोण से, जाल में प्रत्येक तार का प्रतिच्छेदन अशांति और ऊर्जा हानि का एक स्रोत है। क्योंकि एक सादे बुनाई में उच्च खुले {{2}क्षेत्र{{3}से {{4}धातु अनुपात होता है, यह आम तौर पर सबसे कम प्रारंभिक दबाव ड्रॉप प्रदान करता है। इसके विपरीत, डच बुनाई की घनी पैकिंग प्रवाह के लिए बहुत अधिक प्रतिरोध पैदा करती है। हालाँकि, प्रारंभिक $\\Delta P$ केवल आधी कहानी है।
हमें "लोडिंग वक्र" पर भी विचार करना चाहिए-फ़िल्टर गंदा होने पर दबाव कैसे बढ़ता है। क्योंकि डच बुनाई में 3डी जैसी छिद्र संरचना होती है, वे कभी-कभी एक साधारण 2डी वर्ग जाल की तुलना में महत्वपूर्ण दबाव स्पाइक तक पहुंचने से पहले अधिक गंदगी पकड़ सकते हैं। यह अनुभाग बताता है कि बुनाई पैटर्न चुनते समय "कुल गंदगी क्षमता" के विरुद्ध "स्वच्छ $\\डेल्टा पी$" को कैसे संतुलित किया जाए। एक "अच्छा" बुनाई विकल्प केवल ऑपरेशन के पहले घंटे पर ध्यान केंद्रित करने के बजाय, फिल्टर के सेवा जीवन की पूरी अवधि में पंप की कुल ऊर्जा खपत को अनुकूलित करता है।
वायर माइग्रेशन और संरचनात्मक अखंडता
उच्च कंपन वातावरण में, जैसे कि खाद्य प्रसंस्करण शेकर्स या एयरोस्पेस ईंधन लाइनों में पाए जाने वाले, बुनाई की भौतिक स्थिरता एक प्रमुख सुरक्षा चिंता का विषय है। "मीडिया माइग्रेशन" तब होता है जब तार अपनी जगह से हट जाते हैं, कुछ छिद्रों को बड़ा कर देते हैं जबकि अन्य को बंद कर देते हैं, या सबसे खराब स्थिति में, टूट जाते हैं और डाउनस्ट्रीम उत्पाद को दूषित कर देते हैं। सादा बुनाई "अच्छी" होती है क्योंकि उनका 1:1 लॉकिंग तंत्र स्थानांतरण के लिए उच्चतम प्रतिरोध प्रदान करता है। टवील और डच बुनाई, तनाव में मजबूत होते हुए भी, तार की गति के प्रति अधिक संवेदनशील हो सकती हैं यदि परिष्करण प्रक्रिया के दौरान उन्हें ठीक से "कैलेंडर" (दबाया) नहीं गया हो।
यह खंड मशीनरी के "कंपन प्रोफ़ाइल" से मेल खाने वाली बुनाई चुनने के महत्व पर प्रकाश डालता है। हम जांचते हैं कि कैसे "सिंटरिंग" {{1}तार के चौराहों की थर्मल बॉन्डिंग{{2}टवील डच की तरह एक जटिल बुनाई ले सकती है और इसे एक ठोस प्लेट की तरह संरचनात्मक रूप से कठोर बना सकती है। इंजीनियरों के लिए, अंतिम लक्ष्य यह सुनिश्चित करना है कि एपर्चर की "ज्यामितीय अखंडता" सेवा के पहले मिनट से आखिरी तक स्थिर बनी रहे, भले ही सिस्टम को यांत्रिक झटके झेलने पड़ें।
निष्कर्ष
सादा, टवील और डच बुनाई के बीच चयन एक ऐसा निर्णय है जो निस्पंदन प्रणाली के प्रत्येक मीट्रिक को उसकी ऊर्जा खपत से लेकर उसकी सुरक्षा प्रोफ़ाइल तक प्रभावित करता है। इंटरफेशियल घर्षण, क्रिंप तनाव और टेढ़े-मेढ़े पथ की गतिशीलता की भौतिकी को समझकर, इंजीनियर एक ऐसी बुनाई का चयन कर सकते हैं जो उनके तरल पदार्थ और उनके पर्यावरण की विशिष्ट मांगों के लिए पूरी तरह से तैयार है। चाहे आपको सादे बुनाई की उच्च पारदर्शिता, टवील बुनाई की यांत्रिक सहनशक्ति, या डच बुनाई की पूर्ण सटीकता की आवश्यकता हो, तार की ज्यामिति वह आधार है जिस पर औद्योगिक शुद्धता का निर्माण होता है।
सभी जाल किस्मों के व्यापक अवलोकन पर लौटने के लिए, हमारे मास्टर मैनुअल पर जाएँ:
[स्टेनलेस स्टील जाल के विभिन्न प्रकार क्या हैं?]
