माइक्रोन रेटिंग और मेष गणना निस्पंदन प्रदर्शन को कैसे प्रभावित करती है

औद्योगिक निस्पंदन में, माइक्रोन रेटिंग और जाल गणना फ़िल्टर मीडिया प्रदर्शन का मूल्यांकन करने के लिए उपयोग की जाने वाली दो सबसे महत्वपूर्ण तकनीकी विशिष्टताएँ हैं। जबकि उनका अक्सर एक साथ उल्लेख किया जाता है, प्रत्येक पैरामीटर निस्पंदन व्यवहार के एक अलग पहलू का वर्णन करता है। माइक्रोन रेटिंग उस कण आकार को परिभाषित करती है जिसे फ़िल्टर विश्वसनीय रूप से पकड़ सकता है, जबकि मेष गणना बुने हुए तार जाल की ज्यामितीय संरचना का वर्णन करती है। हाइड्रोलिक सिस्टम, ईंधन शुद्धिकरण, रासायनिक प्रसंस्करण, जल उपचार, या औद्योगिक विनिर्माण में सही निस्पंदन निर्णय लेने के लिए {{3}इंजीनियरों को पूरी तरह से समझना चाहिए कि ये दो पैरामीटर दबाव ड्रॉप, दूषित अवधारण, प्रवाह क्षमता, सेवा जीवन और समग्र सिस्टम दक्षता को कैसे प्रभावित करते हैं। यह विस्तारित मार्गदर्शिका इन अवधारणाओं का विस्तृत विवरण प्रदान करती है और वे वास्तविक विश्व निस्पंदन सिस्टम में एक साथ कैसे काम करते हैं।

माइक्रोन रेटिंग की अवधारणा को समझना

माइक्रोन रेटिंग उन कणों के आकार को परिभाषित करती है जिन्हें एक निस्पंदन माध्यम हटा सकता है, जिसे माइक्रोमीटर में व्यक्त किया जाता है। नाममात्र माइक्रोन रेटिंग का मतलब है कि फ़िल्टर बताए गए आकार के कणों का एक निश्चित प्रतिशत {{1}अक्सर 60% से 90% {{4}हटा देता है। इसके विपरीत, एक पूर्ण माइक्रोन रेटिंग, घोषित माइक्रोन आकार में 98% से 99.9% कणों को हटा देती है, जो हाइड्रोलिक या ईंधन प्रणालियों जैसे महत्वपूर्ण अनुप्रयोगों के लिए आवश्यक है। माइक्रोन रेटिंग की सटीकता सिस्टम की सफाई, उपकरण की दीर्घायु और संदूषण नियंत्रण मानकों को प्रभावित करती है। इसलिए, सख्त स्वच्छता आवश्यकताओं वाले उद्योग आमतौर पर अलग-अलग परिचालन स्थितियों में अनुमानित प्रदर्शन सुनिश्चित करने के लिए पूर्ण रेटेड निस्पंदन मीडिया पर भरोसा करते हैं।

मेष गणना वास्तव में क्या इंगित करती है

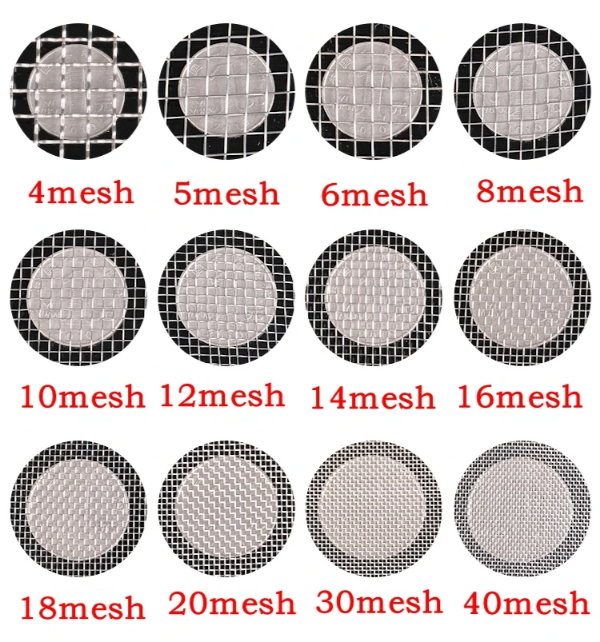

मेष गिनती बुने हुए तार जाल में प्रति रैखिक इंच खुलेपन की संख्या का वर्णन करती है। उदाहरण के लिए, 100-मेश स्क्रीन में क्षैतिज और लंबवत दोनों तरह से प्रति इंच 100 खुलेपन होते हैं। हालाँकि, वास्तविक उद्घाटन का आकार तार के व्यास पर भी निर्भर करता है। यदि कोई मोटे तार का उपयोग करता है तो समान जाल संख्या वाली दो जालों में अलग-अलग माइक्रोन उद्घाटन हो सकते हैं। इसलिए मेष गणना एक संरचनात्मक विवरणक है, प्रदर्शन संकेतक नहीं। यह इंजीनियरों को जाल के प्रकारों की तुलना करने और यह अनुमान लगाने में मदद करता है कि जाल कितना मजबूत या कठोर होगा, लेकिन यह सीधे निस्पंदन सटीकता को परिभाषित नहीं करता है। उद्घाटन आकार (माइक्रोन में) अभी भी आपूर्तिकर्ता से गणना या प्राप्त किया जाना चाहिए।

मापन मानकों में अंतर

माइक्रोन रेटिंग आम तौर पर नियंत्रित परिस्थितियों में मानकीकृत परीक्षण धूल का उपयोग करके प्रयोगशाला परीक्षण पर आधारित होती है। दूसरी ओर, मेष गिनती, एएसटीएम ई11 या आईएसओ 3310 जैसे उद्योग मानकों का पालन करती है, जो जाल सहनशीलता, तार व्यास और बुनाई शैलियों को परिभाषित करते हैं। चूँकि दोनों प्रणालियाँ अलग-अलग विशेषताओं को मापती हैं, इसलिए उन्हें अतिरिक्त जानकारी के बिना सीधे परिवर्तित नहीं किया जा सकता है। उदाहरण के लिए, अकेले जाल गणना यह निर्धारित नहीं कर सकती है कि जाल सटीक निस्पंदन के लिए उपयुक्त है या नहीं जब तक कि वास्तविक एपर्चर आकार ज्ञात न हो। इन माप ढाँचों को समझने से मदद मिलती हैइंजीनियर निस्पंदन रेटिंग के रूप में जाल गणना की गलत व्याख्या करने से बचते हैं।

निस्पंदन डिज़ाइन में दोनों की आवश्यकता क्यों है?

निस्पंदन प्रदर्शन संरचनात्मक ज्यामिति (मेष गणना) और प्रदर्शन मीट्रिक (माइक्रोन रेटिंग) दोनों द्वारा निर्धारित किया जाता है। माइक्रोन रेटिंग सबसे छोटे कण को ​​परिभाषित करती है जिसे कैप्चर किया जाएगा, जबकि मेष गणना यांत्रिक शक्ति, प्रवाह वितरण और स्थायित्व को प्रभावित करती है। कई अनुप्रयोगों में, विशेष रूप से मल्टीलेयर सिंटेड मेश फिल्टर में, बाहरी परतें ताकत के लिए कम मेश गिनती का उपयोग करती हैं और आंतरिक परतें वास्तविक निस्पंदन के लिए महीन माइक्रोन रेटेड जाल का उपयोग करती हैं। माइक्रोन रेटिंग और मेश गिनती को अलग-अलग मानने से {{4}लेकिन पूरक विनिर्देशन से यह सुनिश्चित होता है कि फिल्टर औद्योगिक वातावरण में प्रदर्शन और स्थायित्व दोनों आवश्यकताओं को पूरा करते हैं।

संदूषक निष्कासन परिशुद्धता पर प्रभाव

कम माइक्रोन रेटिंग बेहतर निस्पंदन क्षमता से मेल खाती है, जो अधिक और छोटे प्रदूषकों को कैप्चर करती है। यह उन प्रणालियों के लिए महत्वपूर्ण है जहां छोटे कण भी टूट-फूट, क्षरण, या सिस्टम में खराबी का कारण बनते हैं {{1}जैसे कि हाइड्रोलिक सर्किट या उच्च दबाव स्नेहन प्रणाली। उदाहरण के लिए, 25 माइक्रोन से 10 माइक्रोन में स्थानांतरण से पंप, वाल्व और एक्चुएटर्स के लिए सुरक्षा नाटकीय रूप से बढ़ जाती है। आवश्यक सटीक माइक्रोन रेटिंग सिस्टम की स्वच्छता कोड आवश्यकताओं पर निर्भर करती है, जैसे आईएसओ 4406। बहुत मोटे फिल्टर का चयन करने से अपर्याप्त संदूषक निष्कासन होता है, जबकि बहुत बारीक फिल्टर का चयन करने से अनावश्यक प्रतिबंध पैदा होते हैं।

प्रवाह दर और दबाव ड्रॉप के साथ संबंध

बारीक माइक्रोन रेटिंग तरल पदार्थ के गुजरने के लिए छोटे रास्ते बनाती है, जिससे प्रतिरोध बढ़ता है और परिणामस्वरूप उच्च दबाव में गिरावट आती है। इससे सिस्टम की दक्षता कम हो सकती है, ऊर्जा की खपत बढ़ सकती है, या पंपों में गुहिकायन हो सकता है। इंजीनियरों को प्रवाह आवश्यकताओं के साथ निस्पंदन सटीकता को संतुलित करना चाहिए, विशेष रूप से तेल निस्पंदन जैसे उच्च चिपचिपापन अनुप्रयोगों में। सिस्टम को चरणबद्ध निस्पंदन की आवश्यकता हो सकती है, जहां मोटे फिल्टर का उपयोग अपस्ट्रीम में किया जाता है ताकि महीन फिल्टर को समय से पहले बंद होने से रोका जा सके, स्थिर प्रवाह और लगातार दबाव सुनिश्चित किया जा सके।

गंदगी पर प्रभाव-धारण क्षमता

माइक्रोन रेटिंग जितनी छोटी होगी, फिल्टर मीडिया में उतनी ही तेजी से संदूषक जमा होंगे। इससे गंदगी धारण क्षमता कम हो जाती है और सेवा अंतराल कम हो जाता है। जबकि बढ़िया फिल्टर सफाई में सुधार करते हैं, उन्हें अधिक बार प्रतिस्थापन की आवश्यकता हो सकती है। इस सीमा को पार करने के लिए, सतह क्षेत्र को बढ़ाने के लिए अक्सर बहु-परत संरचनाओं या प्लीटेड तत्वों का उपयोग किया जाता है। ऑपरेशनल डाउनटाइम या समय से पहले रुकावट से बचने के लिए इंजीनियरों को अपेक्षित संदूषण भार के साथ माइक्रोन रेटिंग का मिलान करना चाहिए।

अनुप्रयोग-विशिष्ट माइक्रोन आवश्यकताएँ

विभिन्न उद्योगों को अलग-अलग माइक्रोन स्तर की आवश्यकता होती है। हाइड्रोलिक सिस्टम अक्सर 3-25 माइक्रोन का उपयोग करते हैं, ईंधन सिस्टम 10-75 माइक्रोन का उपयोग करते हैं, और जल निस्पंदन 20 माइक्रोन से लेकर कई सौ माइक्रोन तक हो सकता है, यह इस बात पर निर्भर करता है कि अनुप्रयोग में पूर्व निस्पंदन या पॉलिशिंग शामिल है या नहीं। विशिष्ट संदूषण प्रोफ़ाइल को समझने से {{8}जैसे कि कण आकार वितरण, द्रव चिपचिपापन, और ऑपरेटिंग दबाव{{9}विश्वसनीय निस्पंदन प्रदर्शन के लिए इष्टतम माइक्रोन रेटिंग निर्धारित करने में मदद मिलती है।

यांत्रिक शक्ति पर प्रभाव

मेष गिनती सीधे तार जाल की ताकत को प्रभावित करती है। लोअर मेश काउंट आमतौर पर मोटे तारों का उपयोग करते हैं, जो विरूपण, दबाव और घर्षण के लिए बेहतर प्रतिरोध प्रदान करते हैं। यह उच्च दबाव प्रणालियों, औद्योगिक फिल्टर, या अशांत प्रवाह वाले वातावरण में आवश्यक है। उच्च जाल गणना में पतले तारों का उपयोग किया जाता है, जिससे वे यांत्रिक तनाव के तहत क्षति के प्रति अधिक संवेदनशील हो जाते हैं। इसलिए, जाल गिनती चयन को एप्लिकेशन की यांत्रिक मांगों पर विचार करना चाहिए, खासकर जब निस्पंदन मीडिया उच्च भार या बैकवाशिंग प्रक्रियाओं के संपर्क में आता है।

प्रवाह वितरण और स्थिरता पर प्रभाव

मेष गणना द्रव प्रवाह की एकरूपता को प्रभावित करती है। कम जाल गणना उच्च प्रवाह दर की अनुमति देती है लेकिन असमान प्रवाह वितरण पैदा कर सकती है, खासकर उन प्रणालियों में जहां लामिना का प्रवाह महत्वपूर्ण है। उच्च जाल गणना सतह पर दबाव को अधिक समान रूप से वितरित करके प्रवाह को स्थिर करने में मदद करती है। यह चैनलिंग को रोकने में मदद करता है{{3}एक ऐसी घटना जहां असमान दबाव वितरण के कारण द्रव निस्पंदन को बायपास कर देता है। बहुपरत फिल्टरों के लिए, महीन निस्पंदन परतों की स्थिरता बनाए रखने के लिए मोटे जाल का उपयोग अक्सर एक समर्थन परत के रूप में किया जाता है।

तार व्यास के साथ इंटरेक्शन

तार का व्यास वास्तविक उद्घाटन आकार और यांत्रिक शक्ति को निर्धारित करने में महत्वपूर्ण भूमिका निभाता है। समान जाल गणना वाले दो जाल अलग-अलग तार व्यास के कारण प्रदर्शन में काफी भिन्न हो सकते हैं। मोटे तार खुले क्षेत्र को कम करते हैं, प्रवाह को प्रतिबंधित करते हैं और स्थायित्व बढ़ाते हैं। पतले तार खुले क्षेत्र को अधिकतम करते हैं लेकिन संरचनात्मक स्थिरता को कमजोर करते हैं। इसलिए, निस्पंदन सिस्टम को डिजाइन करते समय जाल की गिनती का मूल्यांकन हमेशा तार के व्यास के साथ किया जाना चाहिए।

दीर्घावधि स्थायित्व पर प्रभाव

पतले तारों वाली उच्च जाल गणना स्क्रीन अपघर्षक या उच्च दबाव की स्थिति में तेजी से ख़राब होती हैं। लोअर मेश काउंट स्क्रीन अधिक टिकाऊ होती हैं लेकिन कम निस्पंदन सटीकता प्रदान करती हैं। इंजीनियरों को न केवल निस्पंदन आवश्यकताओं के आधार पर बल्कि दीर्घकालिक रखरखाव रणनीति, अपेक्षित सेवा जीवन और बैकवाशिंग या अल्ट्रासोनिक सफाई जैसी सफाई विधियों के आधार पर जाल गणना का चयन करना चाहिए। उचित जाल गणना चयन रखरखाव लागत को कम करता है और परिचालन जीवन काल को बढ़ाता है।

प्रवाह प्रतिरोध और ऊर्जा खपत पर संयुक्त प्रभाव

व्यावहारिक निस्पंदन प्रणालियों में, माइक्रोन रेटिंग और जाल गणना समग्र प्रवाह प्रतिरोध और, परिणामस्वरूप, ऊर्जा खपत को निर्धारित करने के लिए परस्पर क्रिया करती है। एक महीन माइक्रोन रेटिंग उपलब्ध खुले क्षेत्र को कम करके तरल पदार्थ के मार्ग को प्रतिबंधित करती है, जबकि एक उच्च जाल गणना तार के व्यास और बुनाई पैटर्न के आधार पर प्रतिरोध को बढ़ा या घटा सकती है। जब दोनों विशिष्टताओं का रुझान महीन निस्पंदन की ओर होता है, तो लक्ष्य प्रवाह दरों को बनाए रखने, ऊर्जा उपयोग और परिचालन लागत में वृद्धि के लिए सिस्टम को अधिक पंपिंग शक्ति की आवश्यकता होती है। इंजीनियरों को इस संतुलन का सावधानीपूर्वक विश्लेषण करना चाहिए, विशेष रूप से स्नेहक, हाइड्रोलिक तेल और पॉलिमर प्रसंस्करण जैसे उच्च चिपचिपापन अनुप्रयोगों में। कई औद्योगिक प्रणालियाँ प्रदर्शन को अनुकूलित करने के लिए चरणबद्ध या दोहरी परत कॉन्फ़िगरेशन का उपयोग करती हैं। मोटे जाल की परतें दबाव ड्रॉप को कम करती हैं, जबकि बारीक माइक्रोन परतें दूषित पदार्थों को हटाने को सुनिश्चित करती हैं। यह समझने से कि ये चर कैसे परस्पर क्रिया करते हैं, डिजाइनरों को अधिक विशिष्टता से बचने, ऊर्जा हानि को कम करने और प्रदर्शन स्थिरता बनाए रखने की अनुमति मिलती है।

बहु-परत फ़िल्टर संरचनाओं में निस्पंदन सटीकता पर प्रभाव

आधुनिक औद्योगिक फिल्टर अक्सर बहु-परत संरचनाओं का उपयोग करते हैं, जो सटीक माइक्रोन-रेटेड परतों के साथ सहायक मोटे जाल का संयोजन करते हैं। इन असेंबलियों में, जाल गणना यांत्रिक कठोरता को प्रभावित करती है और दबाव में महीन आंतरिक परतों के विरूपण को रोकती है। यदि समर्थन जाल में जाल की संख्या बहुत कम है या तार का व्यास अपर्याप्त है, तो महीन निस्पंदन परत खिंच सकती है या गिर सकती है, जिससे इच्छित माइक्रोन रेटिंग से समझौता हो सकता है। इसके विपरीत, यदि जाल की संख्या बहुत अधिक है, तो अतिरिक्त परतें प्रवाह को ख़राब कर सकती हैं और प्रभावी सतह क्षेत्र को कम कर सकती हैं। हाइड्रोलिक, एयरोस्पेस, केमिकल और पॉलिमर निस्पंदन में उपयोग किए जाने वाले मल्टी-लेयर मेश फिल्टर इन दो मापदंडों के सही अंशांकन पर निर्भर करते हैं। यह फ़िल्टर विफलता को रोकता है, अनुमानित संदूषक प्रतिधारण सुनिश्चित करता है, और सेवा जीवन को बढ़ाता है। उचित ढंग से इंजीनियर किए जाने पर, मेश काउंट आयामी स्थिरता सुनिश्चित करता है, जबकि माइक्रोन रेटिंग उच्च प्रदर्शन वाले निस्पंदन सिस्टम के लिए आवश्यक संतुलन बनाते हुए निस्पंदन परिशुद्धता की गारंटी देती है।

वास्तविक निस्पंदन डिजाइन में माइक्रोन रेटिंग बनाम मेष गणना की तुलना

माइक्रोन रेटिंग और मेश गिनती मिलकर सटीक और विश्वसनीय औद्योगिक निस्पंदन डिजाइन की नींव बनाती है। जबकि माइक्रोन रेटिंग संदूषक अवधारण दक्षता निर्धारित करती है, मेष गणना संरचनात्मक विशेषताओं को परिभाषित करती है जो प्रवाह वितरण, स्थिरता और दीर्घकालिक स्थायित्व का समर्थन करती है। जब इंजीनियर यह समझ जाते हैं कि ये विशिष्टताएँ कैसे परस्पर क्रिया करती हैं, तो वे परिचालन स्थितियों की एक विस्तृत श्रृंखला में दबाव ड्रॉप, गंदगी धारण क्षमता और कण कैप्चर प्रदर्शन को बेहतर ढंग से अनुकूलित कर सकते हैं। यह सुनिश्चित करता है कि निस्पंदन प्रणालियाँ अनावश्यक ऊर्जा हानि या समय से पहले फ़िल्टर विफलता के बिना प्रक्रिया आवश्यकताओं और उद्योग स्वच्छता मानकों दोनों को पूरा करती हैं।

वास्तविक निस्पंदन अनुप्रयोगों में, न तो माइक्रोन रेटिंग और न ही जाल गणना का मूल्यांकन अलग से किया जा सकता है। प्रभावी सिस्टम डिज़ाइन के लिए यांत्रिक शक्ति और प्रवाह विशेषताओं के साथ निस्पंदन परिशुद्धता को संतुलित करने की आवश्यकता होती है, विशेष रूप से हाइड्रोलिक, ईंधन, रसायन और जल उपचार प्रक्रियाओं के लिए उपयोग की जाने वाली बहु-परत संरचनाओं में। माइक्रोन रेटिंग और जाल ज्यामिति के सही संयोजन का चयन करके, उद्योग उच्च परिचालन दक्षता, विस्तारित सेवा जीवन और अधिक सुसंगत निस्पंदन परिणाम प्राप्त कर सकते हैं। अंततः, इन दो मापदंडों में महारत हासिल करने से संदूषण पर बेहतर नियंत्रण, बेहतर उपकरण सुरक्षा और अधिक विश्वसनीय उत्पादन प्रदर्शन होता है।
